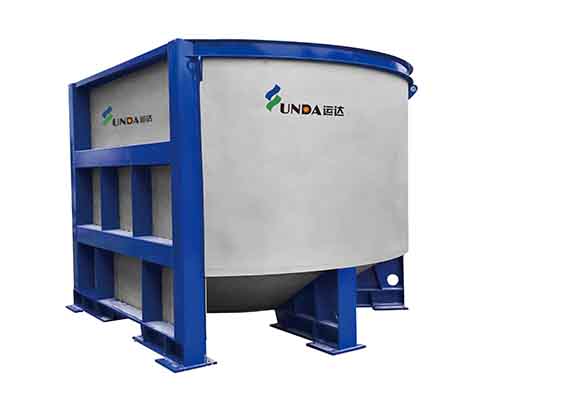

D型水力碎浆机主要由D型槽体、转子及出浆盘、支架、电机及防护罩等主要部分组成。
碎浆机槽体注水1/2时，启动电机，浆板、损纸或废纸均匀地投入槽体内，转子旋转时，浆料从中心向四周抛出，在它的中心处产生漩涡，浆料受到强烈的水力冲击和剪切作用，产生相互的激烈摩擦和柔搓，同时由于转子的冲击作用使浆板、损纸在湿态下得到碎解，离解成单根纤维，被疏解分离后的浆料通过筛孔流出，异物、重渣则收集在沉渣罐中定期排出；连续运行时，异物、重渣则进入沉渣井，经杂质分离机处理后排出杂质。由于该系列水力碎浆机槽体的特殊结构，当转子回转时，浆流受到槽体D形直面的阻挡折向中心，缩短了浆料的回转路径，浆料受到碎解的频率更高。未被碎解的纸片、纤维束则在转子与筛板间隙中得到进一步疏解。由于碎解叶片尾部的特殊形状，使其具有保持筛孔不被堵塞的功能。碎解废纸时配备绞绳机，连续清除缠绕性杂质，可大大延长碎浆机连续运行时间，提高工作效率。
1、D型槽体：
由钢板焊接而成，上口外部用槽钢加固，锥形底部内设导流板，以使浆料回流形成循环。槽体底部有一个长方形接口，与沉渣井相连，该口由用户根据工艺需要现场开出。
2、转子装置：
包括转子、筛板、出浆盘及传动装置。转子为伏克斯节能转子，材质为铸钢，刀片为工具钢并经热处理，刀片用螺钉紧固在转子叶片上，磨损后可以更换。筛板材质为耐磨不锈钢，其上镶有底刀，转子叶片底面与筛板底刀之间隙初定为2㎜，可根据需要用调整螺栓进行调整。
转子与出浆盘高出槽底，一方面在出浆盘周围形成一个低压区，以聚集杂质，杂质被浆流带进沉渣井，连续分离出去；另一方面可减少杂质与转子的接触，延长转子使用寿命，并可防止绞绳缠绕在转子上，以利正常运转。出浆盘下有良浆出口管，可与浆泵相接。
3、支架：
用钢板焊制而成，用于支撑槽体及转子装置。

其主要特点是：伏克斯转子偏离中心位置，使浆料与转子的接触更迅速，频率更高。传统的水力碎浆机产生一种无阻碍的旋流，纸料从加入处按螺旋线向中心转子处运动，而D型水力碎浆机则改变了这种流动方式，使纸料更快捷地与转子接触，这样可缩短从纸料加入到碎解处理的时间，并可在不增加动力和容积的情况下提高生产能力。
